Krick Habicht větroň/E-větroň kit

Detailní popis produktu

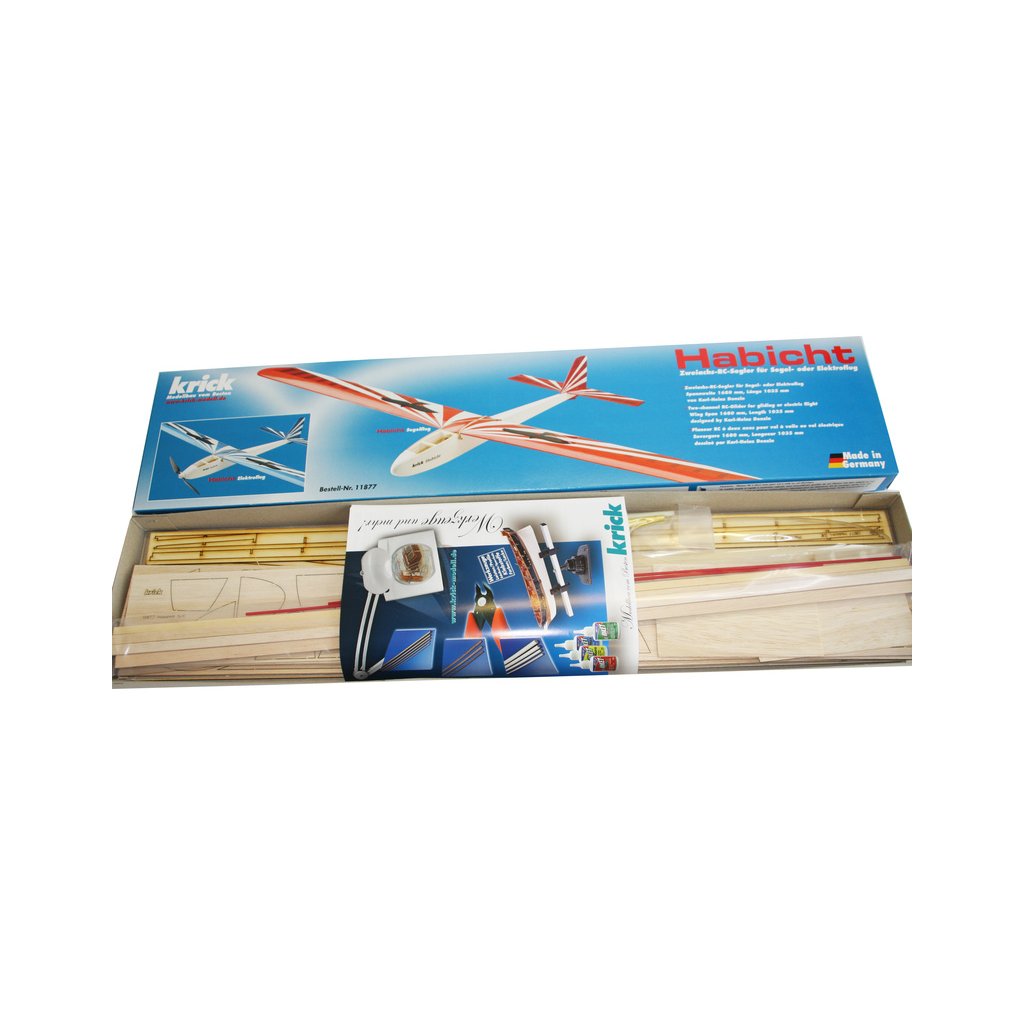

Obsah balení

V balení je stavebnice modelu větroně Krick Habicht je manuál s pokyny ke stavbě, sada obtisků, montážní příslušenství jako spojky křídel, táhla, vidličky, panty, matice, šrouby, kabina apod., kompletní dřevěné CNC laserem řezané výřezy, smrkové nosníky, balzové prkénka a bloky. Návod v češtině, manuál DE

Charakteristika

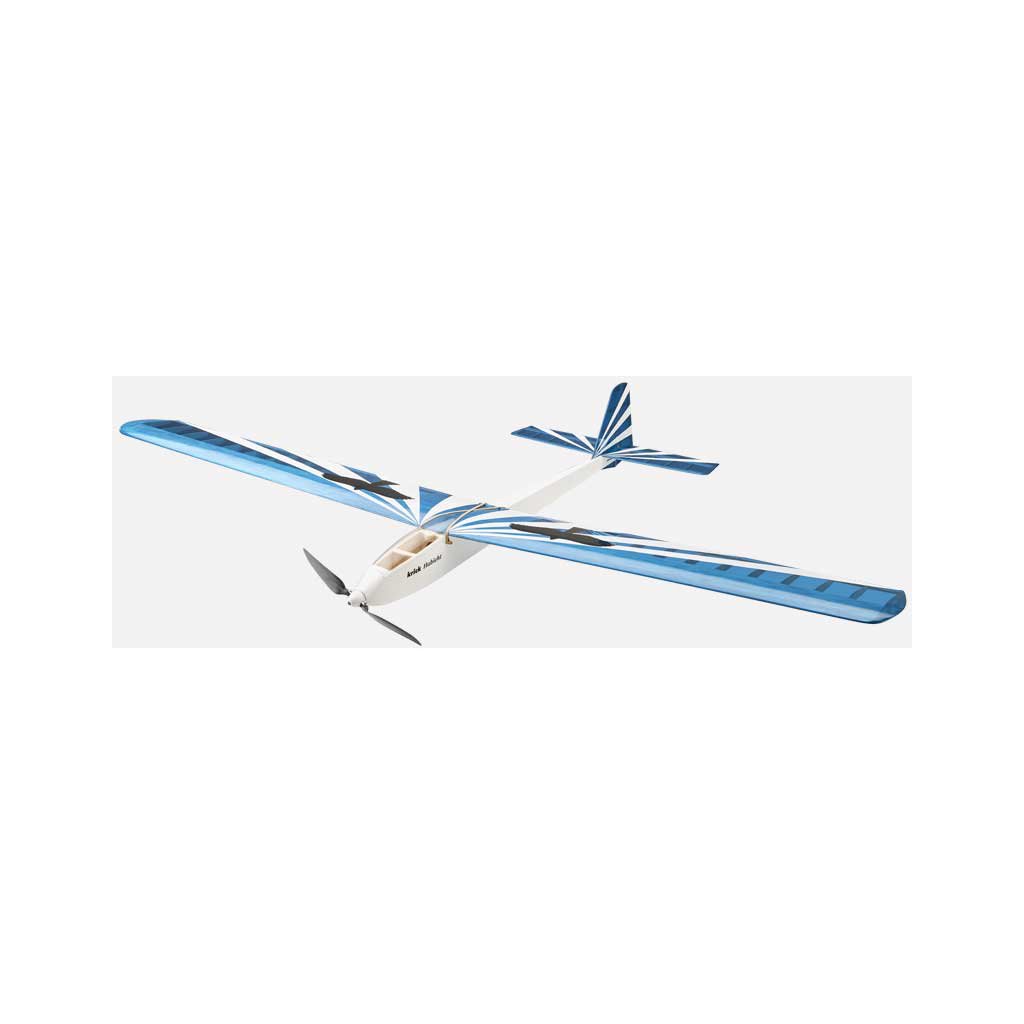

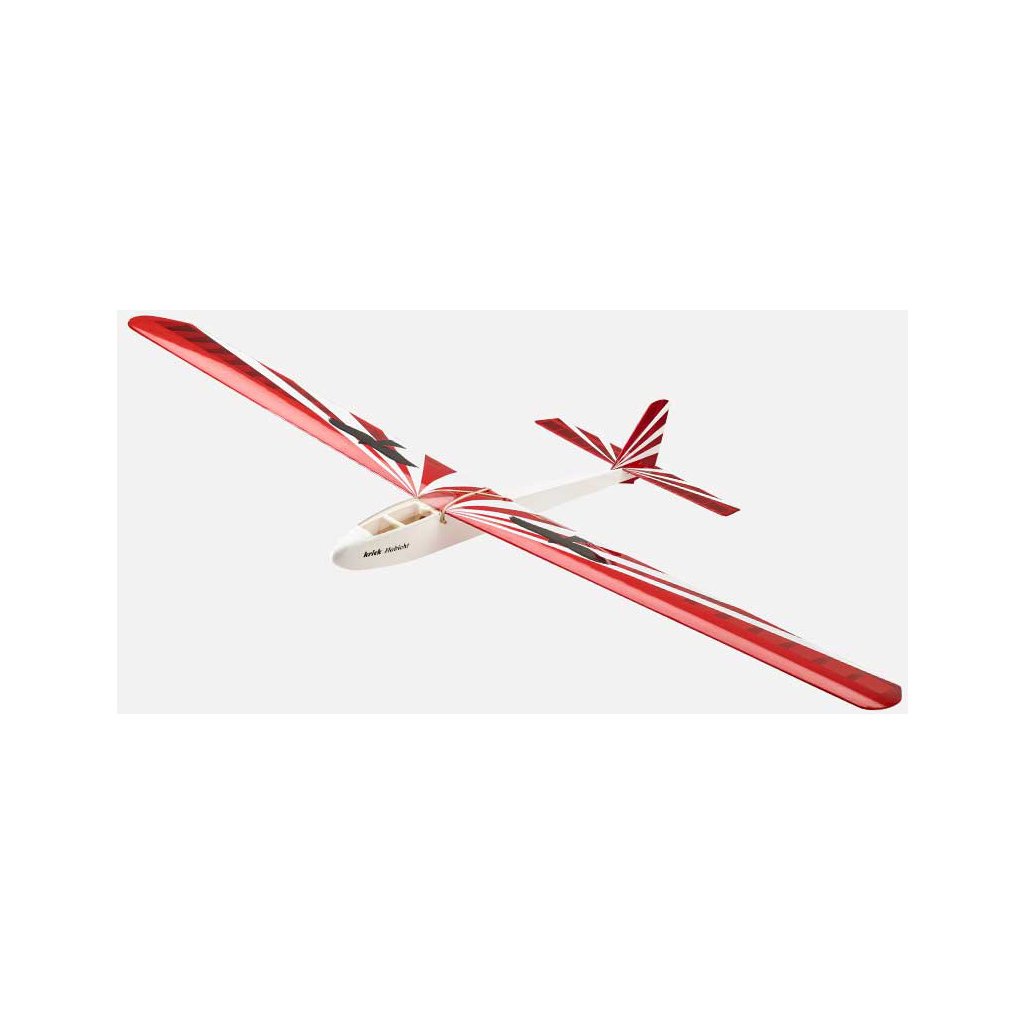

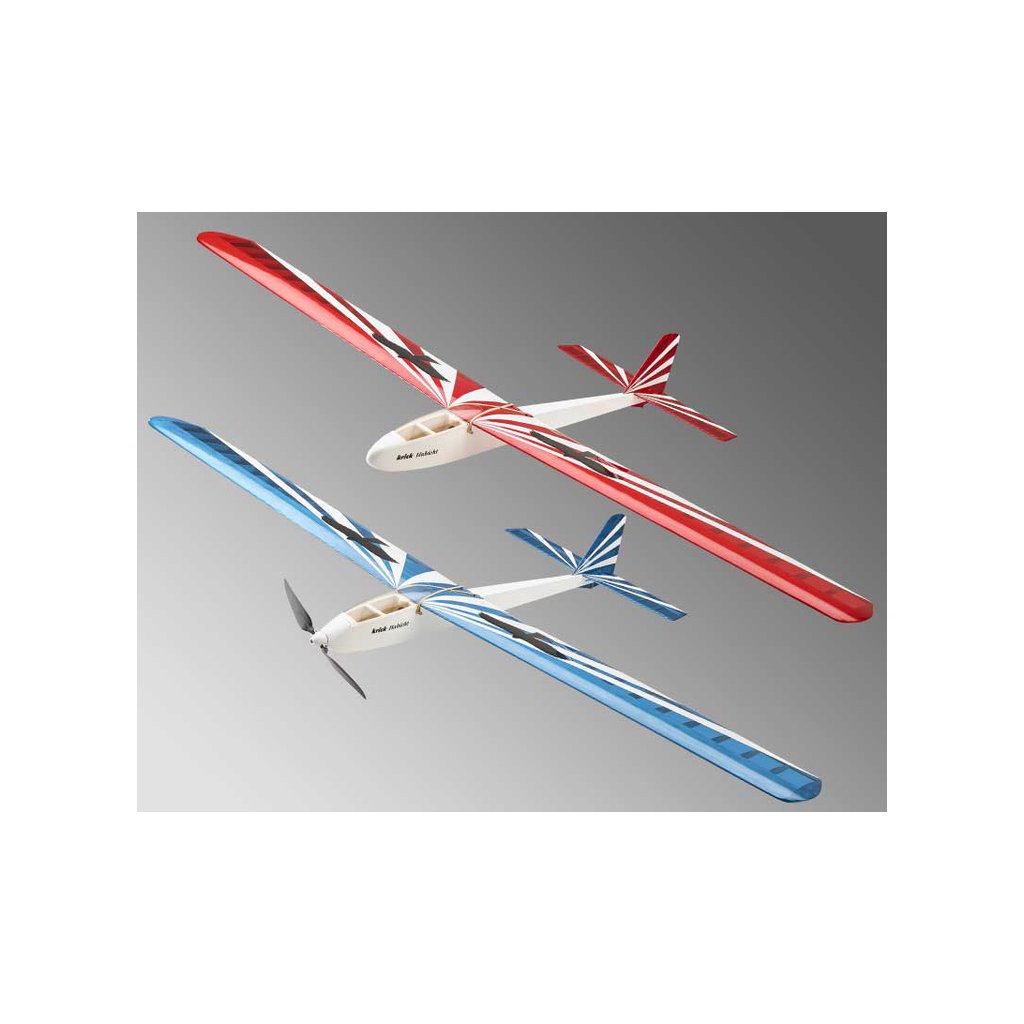

Stavebnice jednoduchého RC modelu větroně Krick Habicht větroň/E-větroň kit o rozpětí 1,6m. Model má jednoduchou konstrukci, stavebnice obsahuje laserem vyřezané dřevěné součásti a příslušenství. Je robustní konstrukce, kabina má magnetický uzávěr, křídlo je poutáno gumou. Řízena směrovka, výškovka, případně motor.

Model je určen pro začínající modeláře, kteří chtějí proniknout do tajů stavby dřevěných modelů. Stavbu zvládne i začátečník, protože konstrukce je velmi jednoduchá, jednotlivé součásti se skládají do zámků a navíc jsou jednotlivé stavební kroky důkladně popsány v obrazovém manuálu. Model lze provozovat jako větroň třeba na svahu nebo jej vybavit elektromotorem. Model lze potáhnout lakovaným papírem nebo jednodušeji nažehlovací fólií. Barevné kombinace si každý stavitel určí sám, podle vlastních představ.

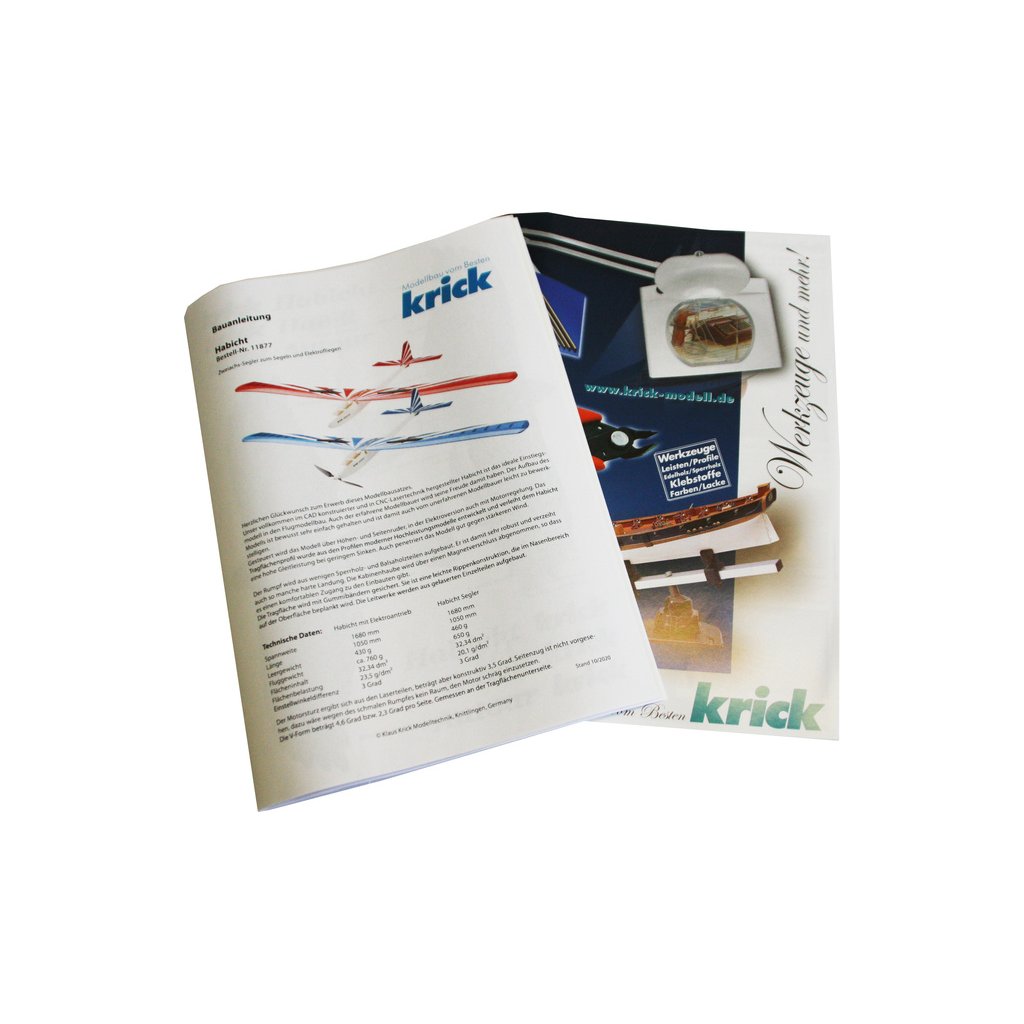

Dokumentace modelu

Stavebnice modelu větroně Krick Habicht je určena pro začátečníky, tomu odpovídá i návod, který provází stavbu krok za krokem.

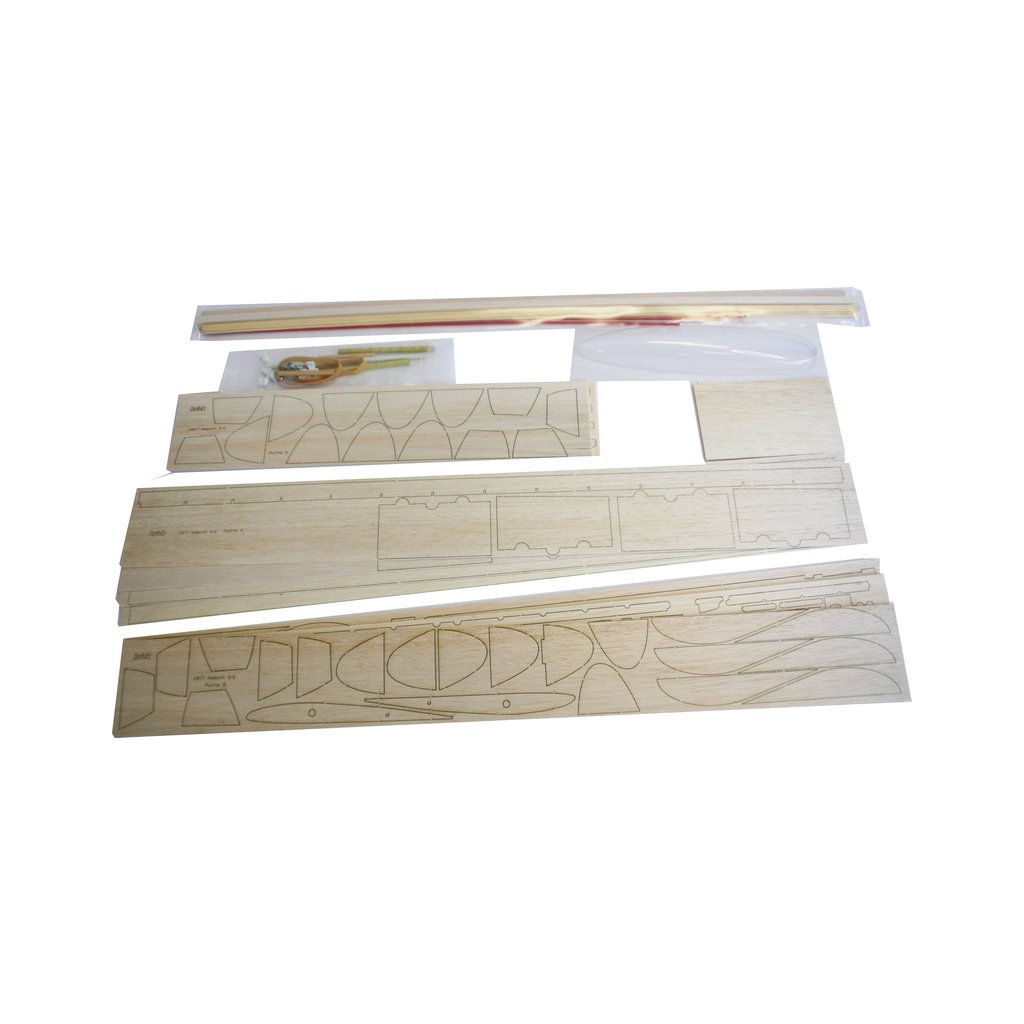

Dřevěné díly stavebnice

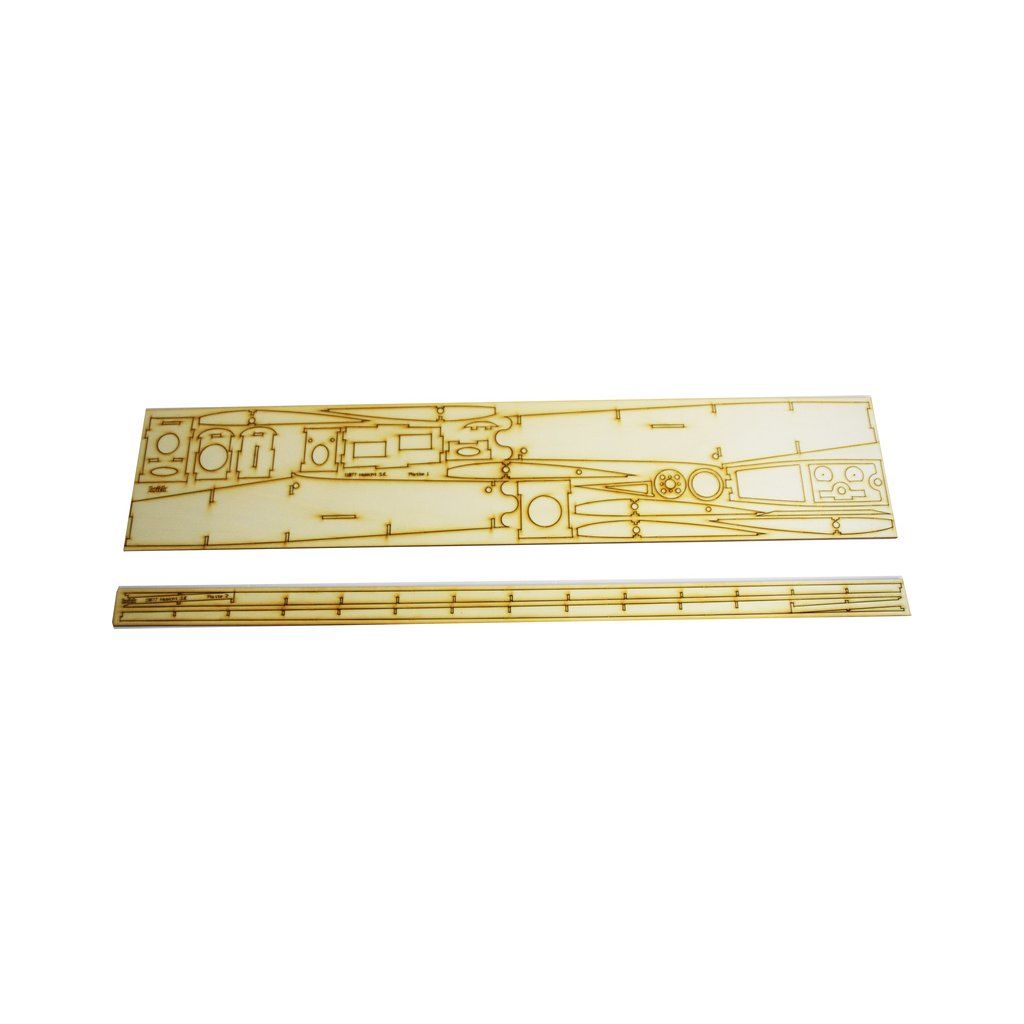

V balení jsou překližkové výřezy s laserem CNC přesně vyřezanými součástmi. Součásti se vkládají do zámků a stavba jde proto rychle od ruky.

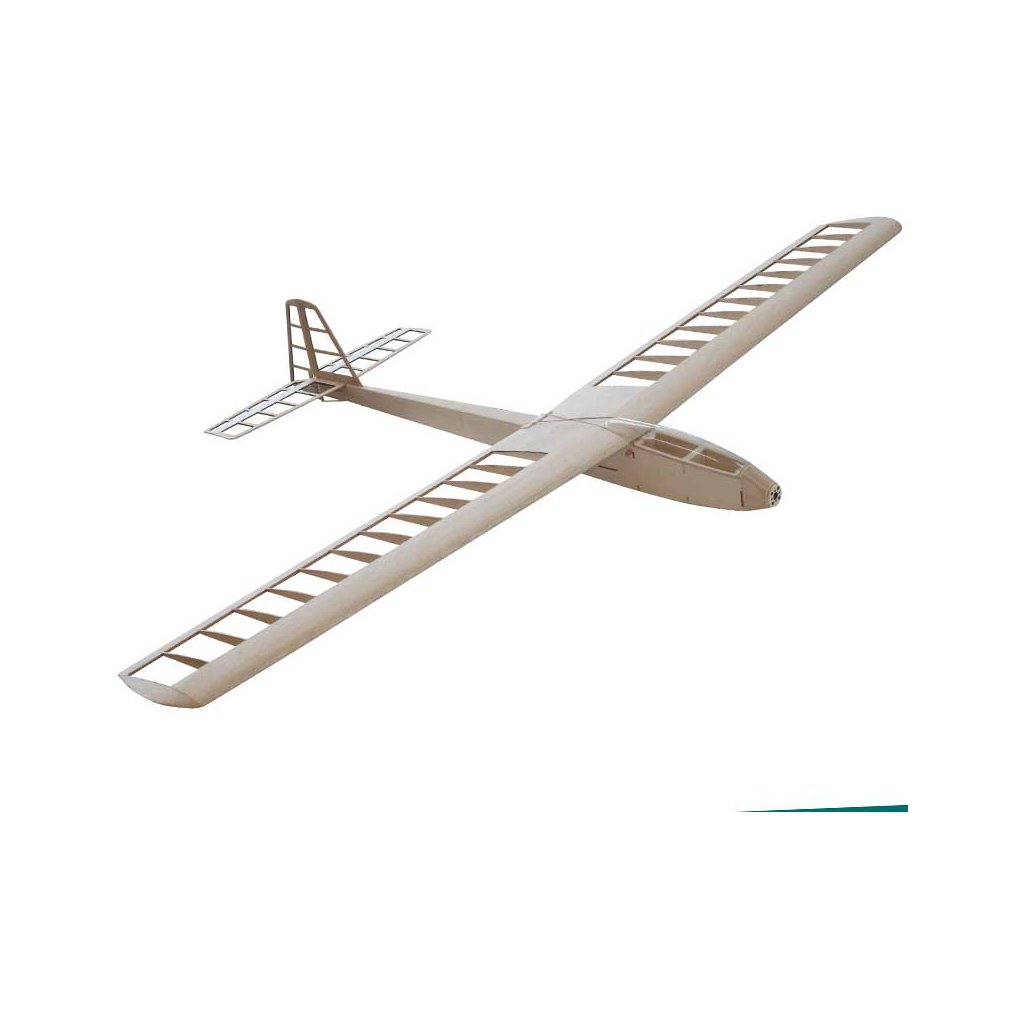

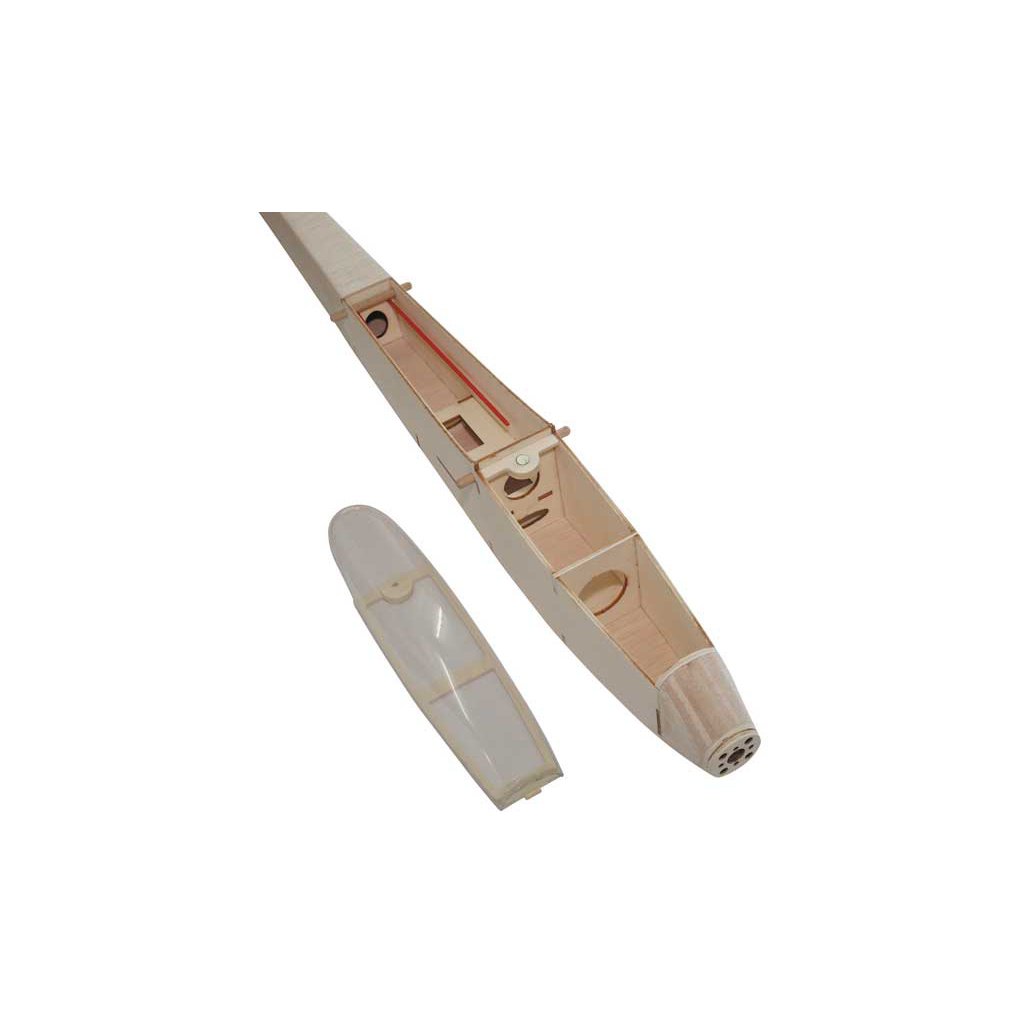

Konstrukce trupu

Model si můžete postavit jako větroň bez pohonu nebo s pomocným motorem, v tomto případě se první přepážka trupu použije pro montáž motoru.

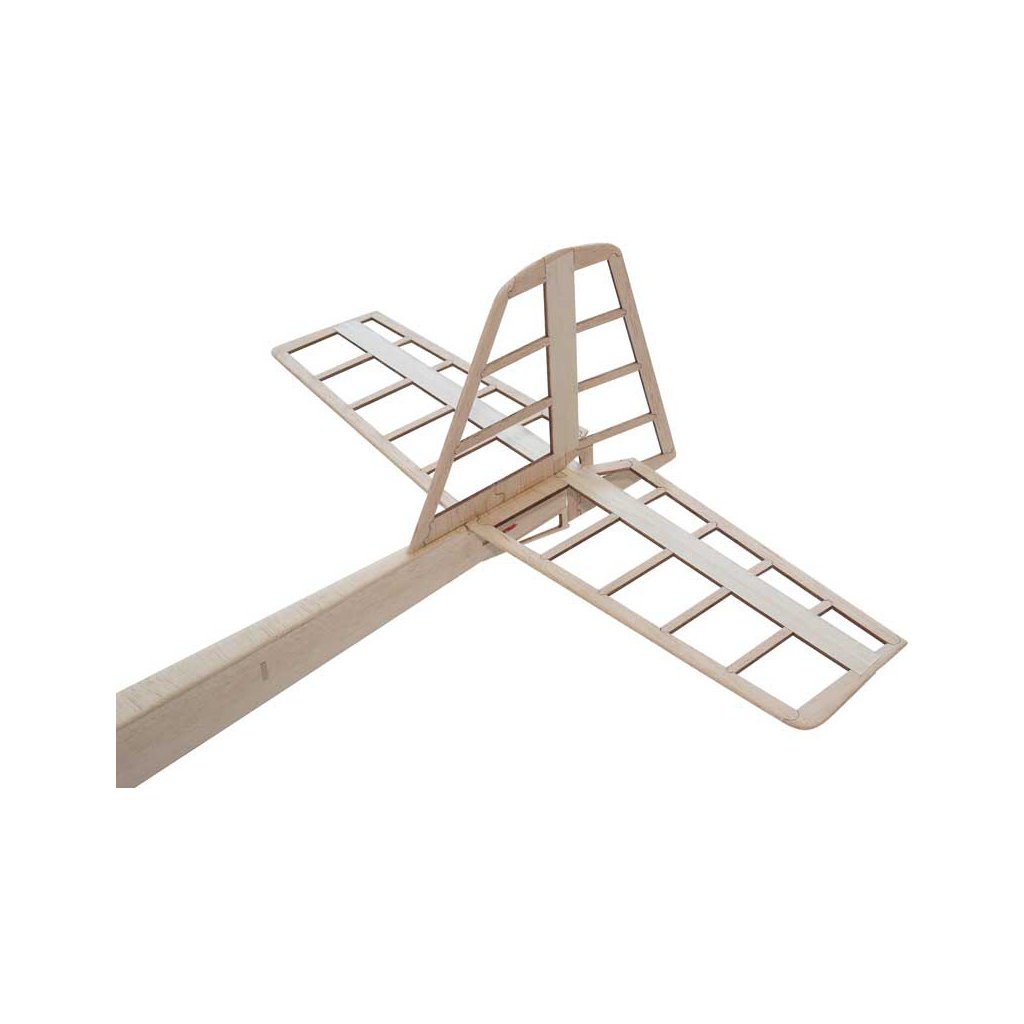

Ocasní plochy

Díly směrovky a výškovky se slepí na rovné desce a pak se nalepí na trup. Model má řízeny kormidla ocasních ploch, kormidla se zavěsí na panty nebo přímo na fólii.

Díky dělenému křídlu lze model také snadno přepravovat, model lze provozovat na svahu, ale také startovat gumovým lanem na rovině. V případě že vybavíte model elektro pohonem, můžete s modelem létat na modelářském letišti nebo na vhodné louce.

Doporučujeme koupit

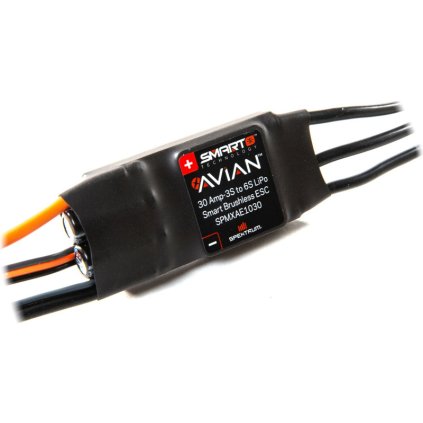

Ke stavbě potřebujete základní nářadí, jako nůž, modelářskou pilku, smirek, lepidla, špendlíky, potahový materiál (nažehlovací fólii) a RC soupravu, baterii, serva, případně motor, regulátor a nabíječ. Doporučena je pohonná jednotka střídavý motor R282 a regulátor 30A, hliníkový kužel 28mm se sklopnou vrtulí.. Baterie je doporučena 3S LiPol cca 1300mAh, serva o rozměru 15x27mm.

Doporučené vysílače Spektrum nové generace řady NX

Pro ovládání leteckých modelů doporučujeme moderní programovatelné vysílače SPEKTRUM NX:

• 6-kanálový vysílač řady NX Spektrum NX6 DSMX s kompatibilitou Smart, USB a možností připojení WiFi, + přijímač Spektrum AR6610T.
• 8-kanálový vysílač řady NX Spektrum NX8 DSMX s hlasovým výstupem, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi, + přijímač Spektrum AR8020T.
• 10-kanálový vysílač řady NX Spektrum NX10 DSMX s nejnovějšími trendy, hlasovým výstupem, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi, + přijímač Spektrum AR10100T.

Doporučené akumulátory

Pro napájení modelu doporučujeme pohonný LiPol akumulátor se 3 články (11.1 V).

• Pro nízkou hmotnost Spektrum Smart G2 LiPo 11.1V 1300mAh 30C IC3 s konektorem IC3 s technologií Smart.
• Pro ekonomické létání Spektrum Smart G2 LiPo 11.1V 2200mAh 30C IC3 s konektorem IC3 s technologií Smart
• Pro maximální výkon Spektrum Smart G2 LiPo 11.1V 2200mAh 100C IC3 s technologií Smart

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Stavba modelů letadel ze dřeva je tradiční a nejstarší technologií, používanou při jejich výrobě. Dřevo je dostupný a levný materiál, je pružný, lehký a mimořádně trvanlivý. Konstrukci lze v případě poškození snadno opravit. Jako materiál se používají lišty na nosníky, nejčastěji smrk, borovice, základním stavebním materiálem je balza a různé typy překližek. Na pevnostní díly lze využít buk, jasan nebo na bloky ramín, lípu apod.

LEPENÍ DŘEVĚNÝCH SOUČÁSTÍ

Plán se pokládá na rovnou dřevěnou pracovní desku z měkkého dřeva (laťovku), na plán je potřeba položit průhlednou fólii která ochrání plán před lepidly. K lepení používáme modelářské špendlíky kterými se fixují součásti v přesné pozici. Běžné lepení dřevěných dílů se lepí disperzním PVA lepidlem nebo Super Phatic lepidlo na dřevo které mají výhodu v pomalém schnutí, proto je na sestavení konstrukce dost času. Slepená konstrukce se může sundat druhý den po slepení.

LEPENÍ PEVNOSTNÍ

Při stavbě se vyskytuje několik konstrukčních uzlů, které je potřeba lepit lepidly, které odolávají vyššímu namáhání, jsou odolné proti chemikáliím, vodě apod. Nejznámějšími jsou 2-složková Epoxidová lepidla, dodávají se v menším balení Speed Epoxy II 4 min 28g, ve větším balení Speed Epoxy II 4 min 224g a pro extra vysokou pevnost Fusion dvousložkové vysoko pevnostní lepidlo 75ml.

RYCHLÉ LEPENÍ

Při práci je potřeba občas použít rychlé a pevné slepení součástí, k tomu se výborně hodí sekundová kyanoakrylátová lepidla.

Pomůcky při lepení

Všude nám ruce nestačí a při sestavování většího množství dílů zvlášť, proto jsou vítaným pomocníkem různé typy svěrek. Modelcraft modelářská ztužidlo 50mm, Modelcraft paralelní svěrka 50mm, Modelcraft nylonové svorky 75mm a 50mm (3+6ks) nebo Mantua Model Pružinová svěrka speciál (3 ks)

Řezné nástroje

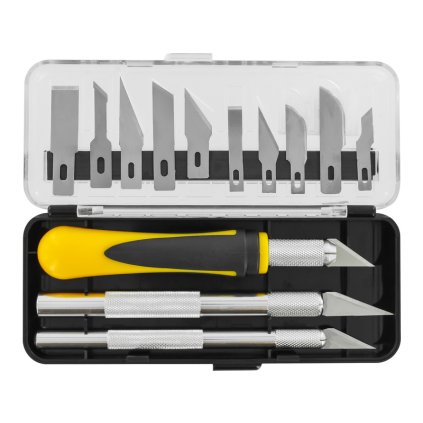

Při práci s různými materiály potřebujete nože, pilky, nůžky a spoustu dalších pomůcek. Můžeme doporučit Modelcraft odlamovací nože (sada 3ks), Modelcraft sada 3 nožů s 13 čepelemi, Modelcraft modelářská pilka 165x22mm 10zubů/cm nebo Modelcraft modelářská pilka 203x44mm 6zubů/cm, speciální Nůžky na lexan rovné nebo Nůžky na lexanové karosérie zahnuté

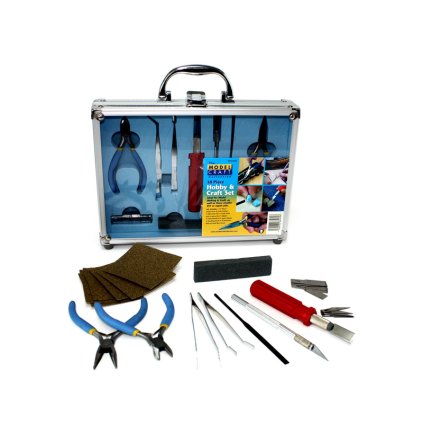

Modelářské nářadí a podložka

Pro přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou Modelcraft řezací podložku A3 a bezpečnostní pravítko.

Potahové fólie

Nejrychlejší a nejefektivnější povrchová úprava dřevěných modelů je potažení nažehlovací fólií. IronOnFilm Nejen že je možné si vybrat z celé škály barevných odstínů, ale řeší se tím i odolnost kostry vůči povětrnostním vlivům, barevná a tvarová stálost, snadná opravitelnost a rychlost při dokončení modelu. K práci potřebujete modelářskou žehličku, ostrý modelářský nůž, pravítko, řezací podložku a ostré nůžky.
